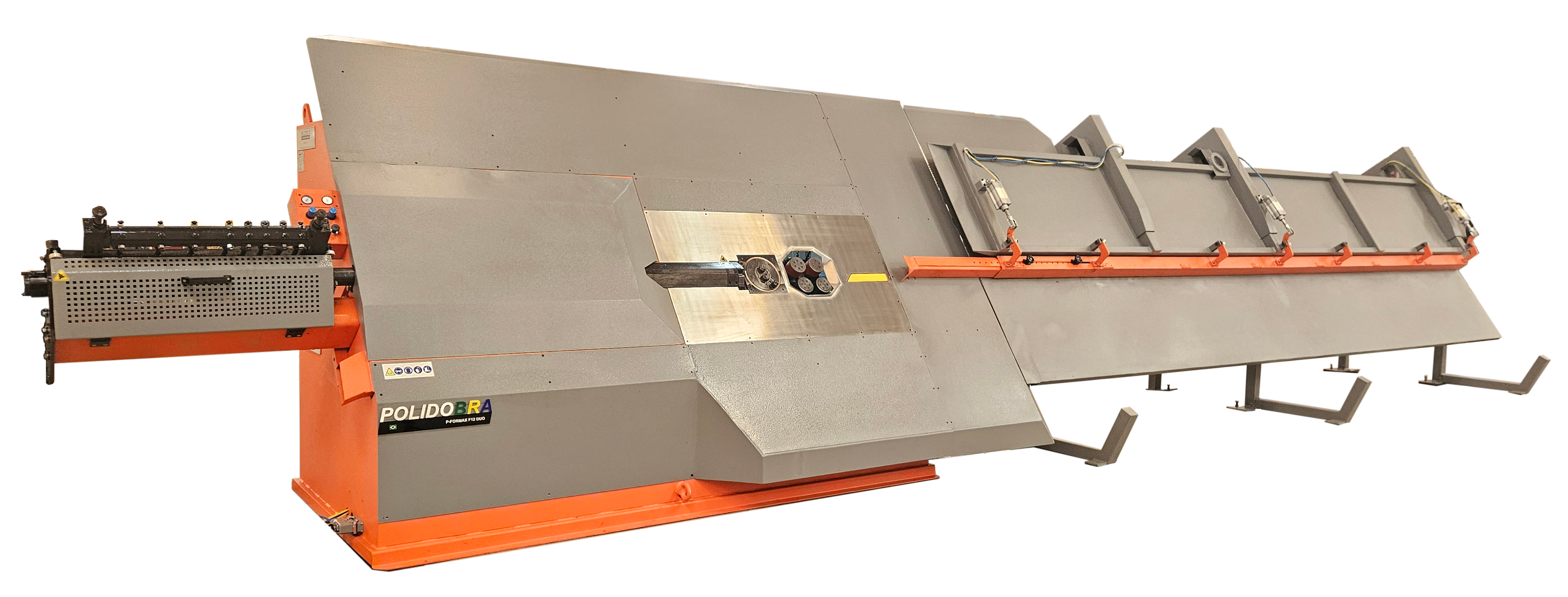

P FORMAX F12 DUO
Estribadeiras automáticas BIDIRECIONAIS (2D) com um cabeçote para DOBRAS DE ESTRIBOS OU BARRAS NAS DUAS EXTREMIDADES. Sistema de funcionamento através de SERVOMOTOR totalmente micro processado através de CNC, com ajuste de software. Controle de velocidade por arraste e dobra independentes através do CNC.
- Sistema de corte Eletromecânico;
- Mecanismo motorizado através de cabo de aço, retirando a ponta da bobina de aço até o conjunto pré alinhador horizontal (versão 16mm e 20mm);
- Sistema de tração do aço através de servomotor e redutor;
- Pressão dos rolos tracionadores através de cilindro pneumático;
- Controle de Velocidade de dobra e arraste através de potenciômetro;
- Régua Esquadro (opção para 6, 12, 18, 24 metros);
- Tela Touch Screen 15";
- Armazenamento para 500 memórias pré-programados;
- Suporte de rolo com freio pneumático e comunicação direta com o equipamento através de fim de curso para parada imediata;
- Setup rápido, devido ao exclusivo sistema de "memória mecânica".
- Sistema de leitura código de barras (opcional);
QTD. | IMAGEM |
NOMENCLATURA
|
1
|
![]() |
CILINDRO PNEUMÁTICO DO APOIO
|
2
|
![]() |
BLOCO DE GUIA LINEAR DO APOIO
|
2
|
![]() |
TRILHO DE GUIA LINEAR DO APOIO
|
1
|
![]() |
MOTOREDUTOR DO CORTE
|
3
|
![]() |
ROLAMENTO DO EIXO EXCENTRICO DO CORTE
|
1
|
![]() |
EIXO EXCENTRICO DO CORTE
|
2
|
![]() |
ROLAMENTO DO BRAÇO DO EIXO EXCENTRICO
|
1
|
![]() |
BRAÇO DO EIXO EXCÊNTRICO DO CORTE
|
1
|
![]() |
PORCA DE ENCOSTO DO CORTE
|
1
|
![]() |
EIXO DO BRAÇO DE CORTE
|
2
|
![]() |
ROLAMENTO DO EIXO DO BRAÇO DE CORTE
|
1
|
![]() |
BUCHA DO EIXO DE CORTE
|
1
|
![]() |
BRAÇO DE CORTE
|
1
|
![]() |
SUPORTE DA CONTRA FACA
|
1
|
![]() |
FACA
|
1
|
![]() |
SUPORTE DA CONTRA FACA TIPO POSTIÇO
|
1
|
![]() |
CONTRA FACA Ø12,7 1F
|
1
|
![]() |
CONTRA FACA Ø10 2F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø5/Ø5,4 1F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø5/Ø5,4 2F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø6,35 1F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø6,35 2F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø8 1F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø8 2F
|
1
|
![]() |
CONTRA FACA POSTIÇO Ø10 1F
|
1
|
![]() |
SERVOMOTOR DA DOBRA
|
1
|
![]() |
REDUTOR DA DOBRA
|
1
|
![]() |
CILINDRO PNEUMÁTICO MAIOR DA DOBRA
|
1
|
![]() |
CILINDRO PNEUMÁTICO MENOR DA DOBRA
|
4
|
![]() |
BLOCO DE GUIA LINEAR DA DOBRA
|
2
|
![]() |
TRILHO DA DOBRA
|
1
|
![]() |
CILINDRO PNEUMÁTICO SUPERIOR DA DOBRA
|
1
|
![]() |
ENGRENAGEM HELICOIDAL MENOR DA DOBRA
|
1
|
![]() |
ENGRENAGEM HELICOIDAL MAIOR DA DOBRA
|
1
|
![]() |
ROLAMENTO DO EIXO DO REDUTOR
|
2
|
![]() |
ROLAMENTO LINEAR DA DOBRA
|
2
|
![]() |
ROLAMENTO DO EIXO DO DISCO DE DOBRA
|
1
|
![]() |
SENSOR INDUTIVO DA DOBRA
|
1
|
![]() |
EIXO DO DISCO DE DOBRA
|
1
|
![]() |
DISCO DE DOBRA
|
1
|
![]() |
BUCHA DO EIXO DO MANDRIL
|
1
|
![]() |
EIXO DO MANDRIL
|
1
|
![]() |
BUCHA DO MANDRIL DE DOBRA
|
1
|
![]() |
SUPORTE DO ROLETE DE DOBRA Ø10/Ø12,7
|
