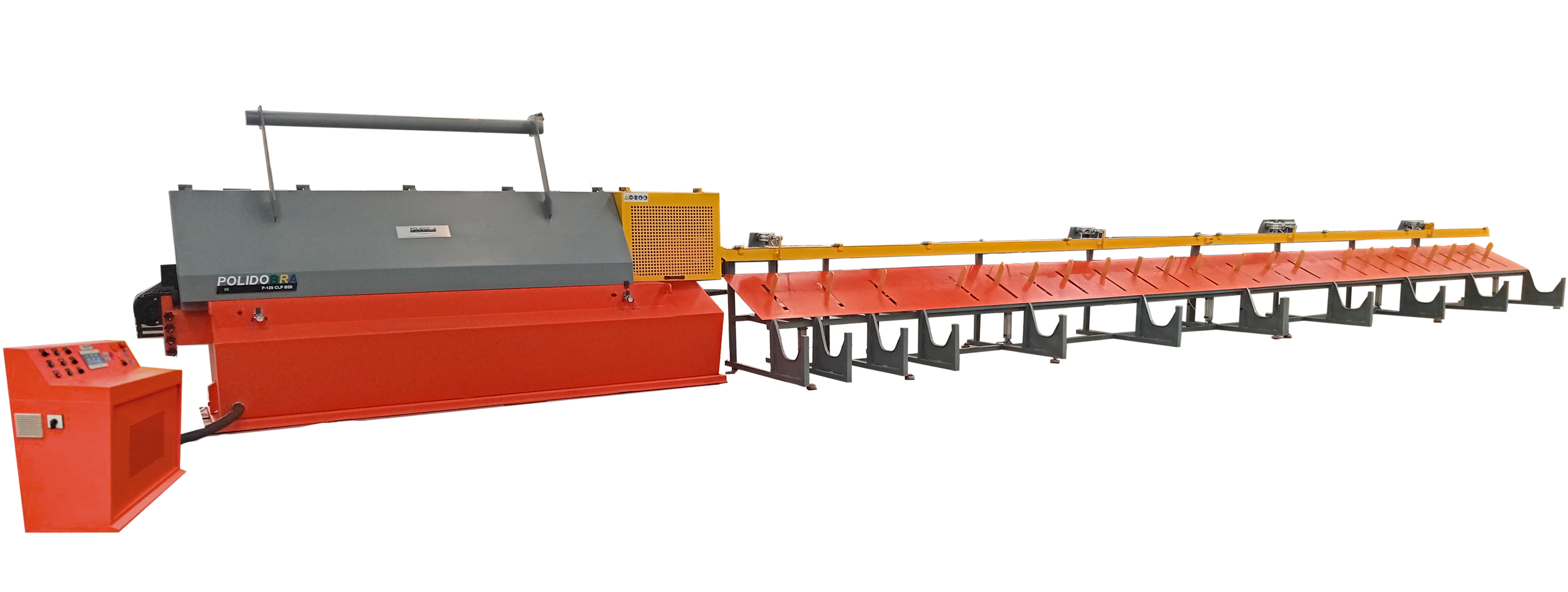

LINHA HORIZONTAL ROLETES HIPERBÓLICOS

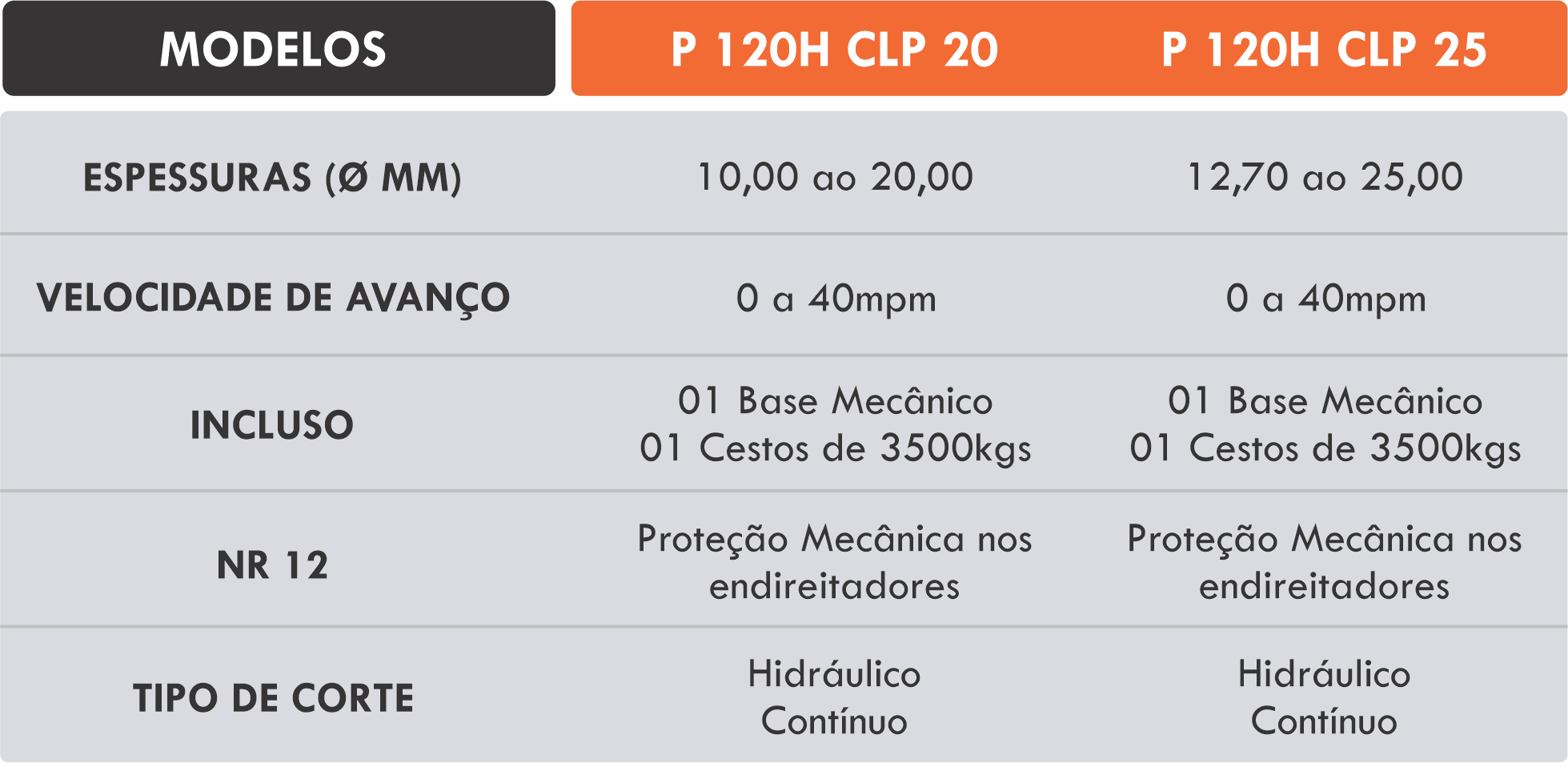

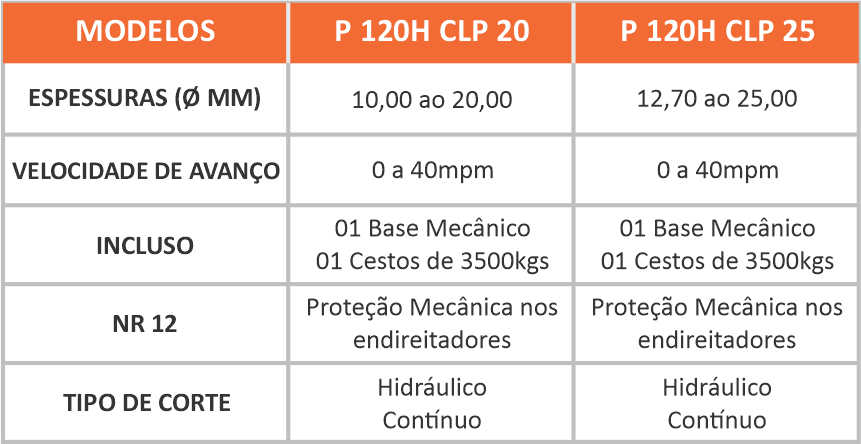

P 120 CLP 20/25MM
Endireitadeiras automáticas para aço CA50 com sistema de endireitamento e tração através de endireitador rotativo com roletes hiperbólicos.
Equipada com CLP para programação de tamanhos e quantidades desejadas.
- Armazenamento para 500 memórias pré-programados;
- Régua (opção para 6, 12, 18, 24 até 210 metros);
- Tela Touch Screen 7"
- Sistema de leitura código de barras (opcional);
- Sistema de corte hidráulico móvel sem parada para corte, aumentando assim sua produtividade e reduzindo o consumo de energia;
- Mecanismo motorizado através de cabo de aço, retirando a ponta da bobina de aço até o conjunto pré alinhador horizontal;
- Suporte de rolo com freio e cominicação direta com o equipamento através de fim de curso para parada imediata.
|
QTD. |
IMAGEM |
NOMENCLATURA |
|
2 |
 |
REFORÇO DO PRÉ ENDIREITADOR |
|
2 |
 |
PINO DO PRÉ ENDIREITADOR |
|
1 |
 |
CILINDRO PNEUMÁTICO DO PRÉ ENDIREITADOR |
|
1 |
 |
TERMINAL DO CILINDRO DO PRÉ ENDIREITADOR |
|
1 |
 |
PORCA DE ENCOSTO DO PUXADOR |
|
2 |
 |
MANCAL DO PUXADOR |
|
1 |
 |
EIXO INFERIOR DO PUXADOR |
|
1 |
 |
EIXO INFERIOR DO PUXADOR MOTOR |
|
2 |
 |
EIXO SUPERIOR DO PUXADOR |
|
1 |
 |
ENGRENAGEM DO GUINCHO |
|
2 |
 |
ENGRENAGEM DO PUXADOR |
|
1 |
 |
ACOPLAMENTO DO PUXADOR |
|
2 |
 |
BUCHA SEPARADORA DO PUXADOR |
|
2 |
 |
CILINDRO PNEUMÁTICO DO PUXADOR |
|
2 |
 |
ROLDANA INFERIOR DO PUXADOR |
|
2 |
 |
ROLDANA SUPERIOR DO PUXADOR |
|
1 |
 |
MOTOREDUTOR DO PUXADOR |
|
10 |
 |
ROLAMENTO DO ALINHADOR |
|
5 |
 |
ROLDANA DO ALINHADOR |
|
3 |
 |
EIXO DAS ROLDANAS FIXAS |
|
2 |
 |
EIXO DAS ROLDANAS MÓVEIS |
|
2 |
 |
FUSO DO ALINHADOR |
|
2 |
 |
MOLA DO ALINHADOR |
|
2 |
 |
ROLAMENTO + ARRUELA + PORCA |
|
8 |
 |
BUCHA DO ENDIREITADOR |
|
8 |
 |
ARRUELA DA BUCHA DO ENDIREITADOR |
|
2 |
 |
MANCAL DO ENDIREITADOR |
|
1 |
 |
BUCHA MENOR DO ENDIREITADOR |
|
1 |
 |
BUCHA MAIOR DO ENDIREITADOR |
|
1 |
 |
POLIA DO ENDIREITADOR |
|
8 |
 |
MANCAL COM ROLETE |
|
8 |
 |
PORCA DO ENDIREITADOR |
|
4 |
 |
ROLAMENTO DO ENCODER |
|
1 |
 |
ENCODER |
|
1 |
 |
MANCAL DO ENCODER |
|
1 |
 |
EIXO SUPERIOR DO ENCODER |
|
1 |
 |
ROLDANA SUPERIOR DO ENCODER |
|
1 |
 |
EIXO INFERIOR DO ENCODER |
|
1 |
 |
ROLDANA INFERIOR DO ENCODER - Ø3/8" A Ø5/8" |
|
1 |
 |
ROLDANA INFERIOR DO ENCODER - Ø1/2" A Ø3/4" |
|
2 |
 |
MOLA DO ENCODER |
|
2 |
 |
MOLA DO MANCAL DO ENCODER |
|
1 |
 |
CILINDRO HIDRAULICO DO CORTE |
|
1 |
 |
FACA |
*O modelo e a quantidade podem variar de acordo com a versão do equipamento adquirido. Consulte nossa equipe de vendas para mais informações.
