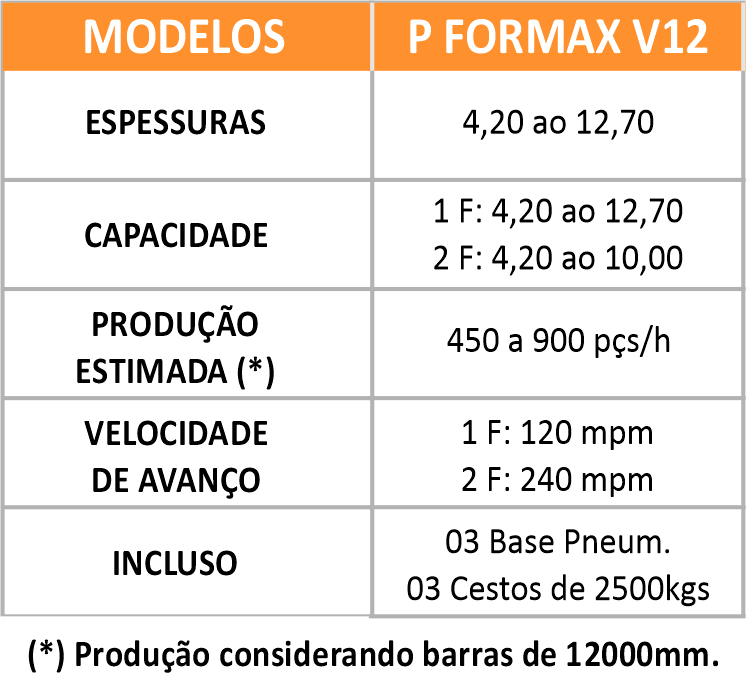

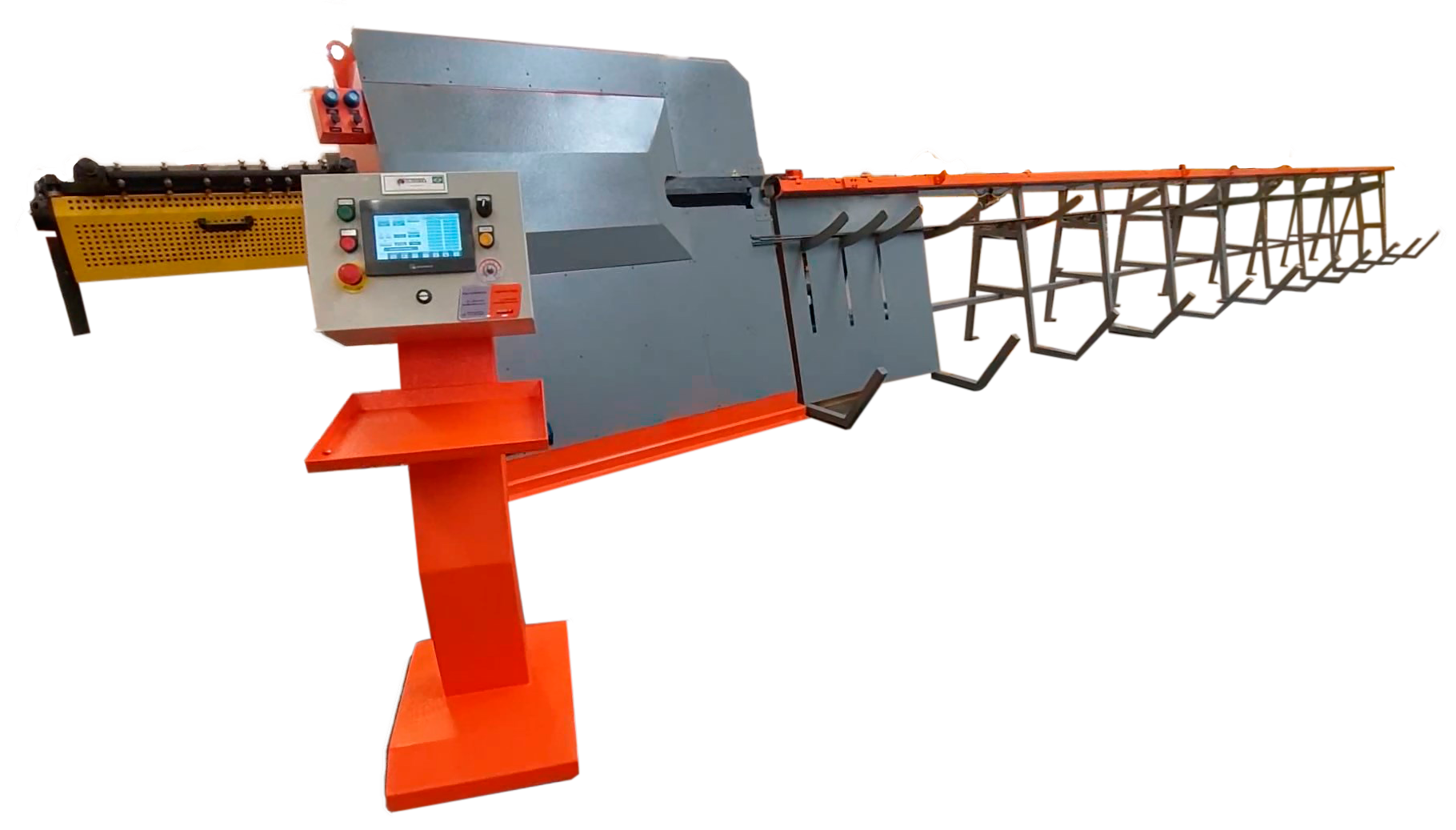

P FORMAX V12
Endireitadeira vertical de ALTA PRODUÇÃO para endireitar e cortar aço CA50/60.
Sistema de funcionamento através de servomotor totalmente micro processado através de CNC com ajuste de software.
Controle de Velocidade do arraste através do CLP.
Equipamentos com 02 conjuntos de alinhadores vertical e horizontal de roldanas.
- Armazenamento para 500 memórias pré-programados;
- Régua Reta (opção para 6, 12, 18, 24 até 210 metros);
- Tela Touch Screen 7";
- Corte Eletromecânico;
- Mecanismo motorizado através de cabo de aço, retirando a ponta da bobina de aço até o conjunto pré alinhador horizontal (Versão 16mm);
- Sistema de leitura código de barras (opcional);
- Suporte de rolo com freio e comunicação direta com o equipamento através de fim de curso para parada imediata.;
- Setup rápido devido ao exclusivo sistema de "memória mecânica"
|
QTD. |
IMAGEM |
NOMENCLATURA |
|
1 |
|
Braço do corte |
|
1 |
|
Eixo do braço do corte |
| 2 |
|
Chaveta do braço do dorte |
|
1 |
|
Bucha do eixo do corte |
|
2 |
|
Rolamento do eixo do corte |
|
1 |
|
Espaçador da porca de encosto do corte |
|
1 |
|
Porca de encosto do corte |
|
1 |
|
Braço do eixo excêntrico do corte |
|
2 |
|
Rolamento do braço do eixo excêntrico do corte |
|
1 |
|
Pino do braço do corte |
|
1 |
|
Eixo excêntrico do corte |
|
3 |
|
Rolamento do cubo do corte |
|
1 |
|
Sensor do corte |
|
1 |
|
Moto redutor do corte |
|
2 |
|
Roldana de entrada do endireitador |
|
6 |
|
Roldana menor do endireitador |
|
14 |
|
Roldana maior do endireitador |
|
8 |
|
Roldana bipartida do endireitador |
|
14 |
|
Eixo da roldana inferior do endireitador |
|
8 |
|
Eixo da roldana superior do endireitador |
|
4 |
|
Eixo inferior da roldana bipartida |
|
4 |
|
Eixo superior da roldana bipartida |
|
4 |
|
Fixação do suporte da roldana bipartida |
|
44 |
|
Rolamento da roldana do endireitador |
|
8 |
|
Rolamento da roldana bipartida do endireitador |
|
16 |
|
Mola dos eixos das roldanas do endireitador |
|
2 |
|
Pino maior de regulagem das roldanas |
|
10 |
|
Pino intermediário de regulagem das roldanas |
|
4 |
|
Pino menor de regulagem das roldanas |
|
80 |
|
Parafuso de regulagem das roldanas |
|
4 |
|
Manípulo de regulagem do endireitador |
|
4 |
|
Tampa da lateral do endireitador |
|
4 |
|
Mancal da memória mecânica do endireitador |
|
4 |
|
Bucha do mancal da memória mecânica do endireitador |
|
4 |
|
Mola do guia do mancal do rolete do endireitador |
|
1 |
|
Memória mecânica do endireitador horizontal |
|
1 |
|
Memória mecânica do endireitador vertical |
|
1 |
|
Guia do endireitador horizontal |
|
2 |
|
Suporte c/ imã da proteção do endireitador horizontal |
|
1 |
|
Entrada de arame |
|
1 |
|
Divisor da entrada de arame para 2 fios |
