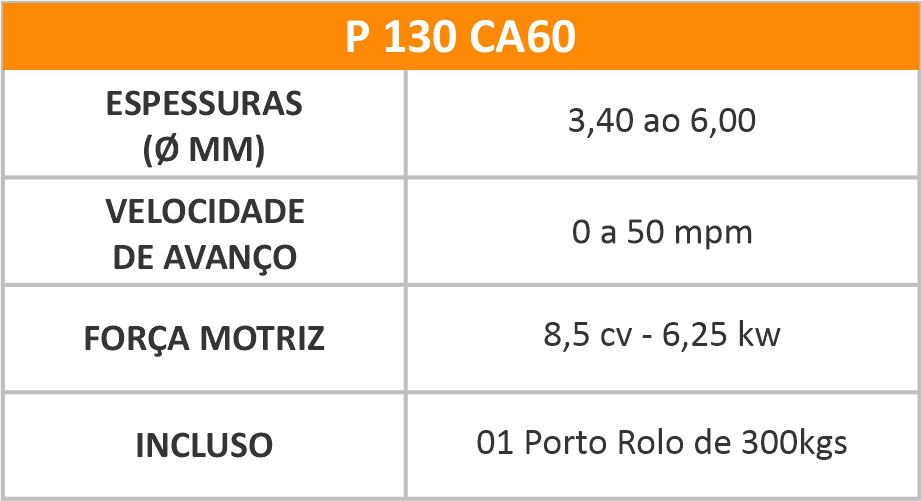

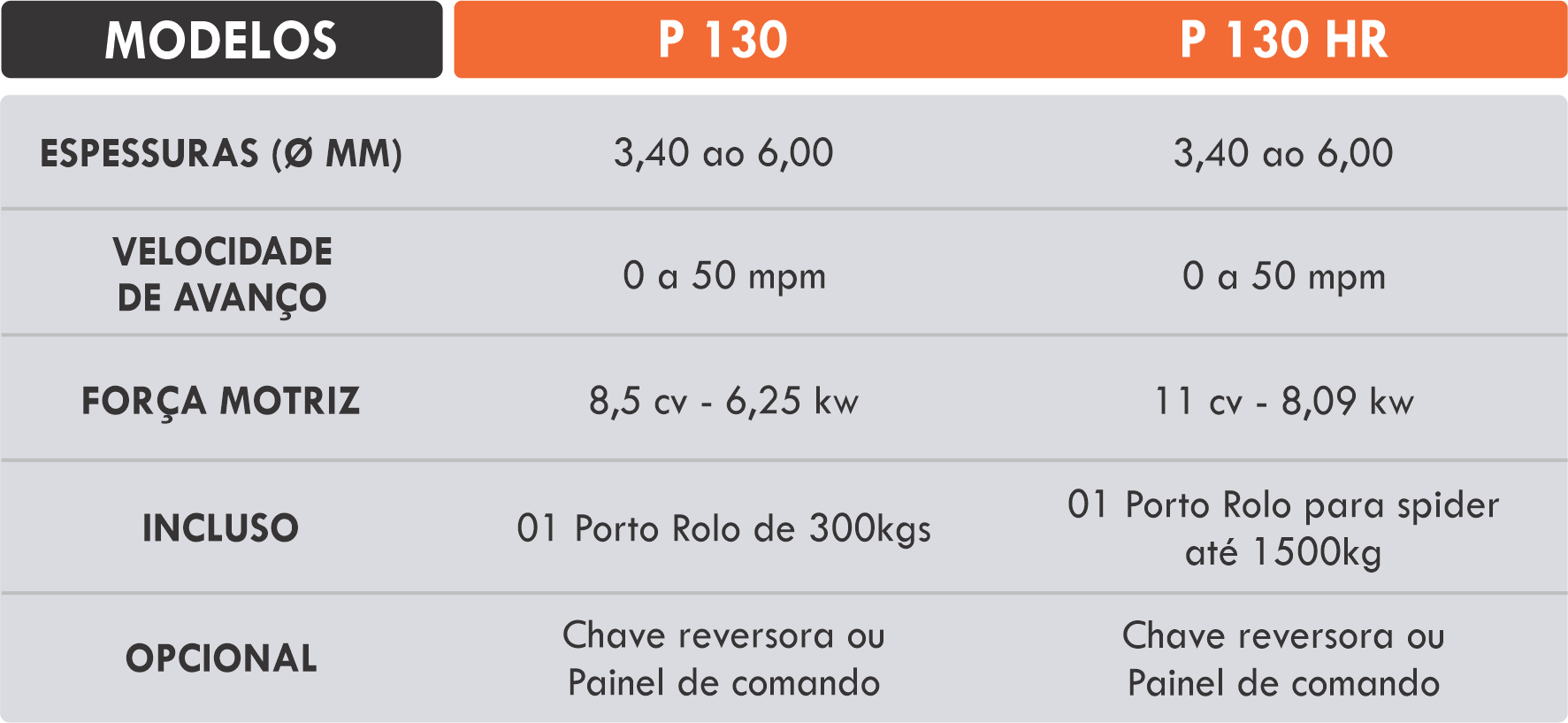

P 130
Endireitadeira para aço CA 60 nas bitolas de Ø 3.40mm ao Ø 6.00mm.
Equipada com:
- Sistema de endireitamento rotativo através de castanhas ou fieiras tradas e retificadas;
- CLP para programação de tamanhos e quantidades desejadas;
- Inversor de frequência com potenciômetro para ajuste de velocidade;
- Régua automática de 12.000mm;
- Chave reversora ou painel de comando na máquina (opcional).
|
QTD.
|
IMAGEM
|
NOMENCLATURA
|
|
1
|
 |
VOLANTE
|
|
1
|
 |
FLANGE EXTERNA DO VOLANTE
|
|
1
|
 |
CHAVETA DO VOLANTE
|
|
1
|
 |
EIXO DO VOLANTE
|
|
1
|
 |
BUCHA DENTADA DO VOLANTE
|
|
1
|
 |
TRAVA DO VOLANTE
|
|
1
|
 |
FLANGE INTERNA DO VOLANTE
|
|
2
|
 |
ROLAMENTO DO VOLANTE
|
|
2
|
 |
ROLAMENTO DO MANCAL GERMINADO
|
|
2
|
 |
TAMPA DO MANCAL GERMINADO
|
|
1
|
 |
CONJUNTO DO MANCAL GERMINADO
|
|
1
|
 |
SUPORTE DA LONA DO FREIO
|
|
1
|
 |
LONA DO FREIO
|
|
2
|
 |
MOLA DO FREIO DO VOLANTE
|
|
1
|
 |
MANCAL DO EXCÊNTRICO DO EIXO DO VOLANTE
|
|
1
|
 |
MONTAGEM DO BRAÇO DE CORTE
|
|
1
|
 |
EIXO DO CABEÇOTE
|
|
1
|
 |
MONTAGEM DO CABEÇOTE
|
|
1
|
 |
CONTRA FACA
|
|
1
|
 |
FACA
|
|
1
|
 |
LEVANTADOR APITO
|
|
1
|
 |
MOLA DA BIELA DO FIM DE CURSO
|
|
1
|
 |
MONTAGEM DO MANÍPULO DO PUXADOR COM FUSO
|
|
2
|
 |
MOLA DO PUXADOR
|
|
2
|
 |
ROLDANA SUPERIOR DO PUXADOR
|
|
2
|
 |
ROLDANA INFERIOR DO PUXADOR
|
|
2
|
 |
EIXO INFERIOR DO PUXADOR
|
|
2
|
 |
EIXO SUPERIOR DO PUXADOR
|
|
8
|
 |
ROLAMENTO DOS EIXOS DO PUXADOR
|
|
2
|
 |
MANCAL DO PUXADOR
|
|
4
|
 |
ENGRENAGEM DE TRAÇÃO DO PUXADOR
|
|
2
|
 |
ENGRENAGEM DE CORRENTE DO PUXADOR
|
|
1
|
 |
POLIA DO ENDIREITADOR
|
|
2
|
 |
TAMPA DO MANCAL DO ENDIREITADOR
|
|
2
|
 |
MANCAL DO ENDIREITADOR
|
|
2
|
 |
ROLAMENTO DO MANCAL DO ENDIREITADOR
|
|
2
|
 |
ARRUELA MB DO ENDIREITADOR
|
|
2
|
 |
PORCA KM DO ENDIREITADOR
|
|
10
|
 |
CASTANHA
|
|
5
|
 |
BUCHA DAS CASTANHAS
|
|
10
|
 |
MONTAGEM DO BUJÃO DO ENDIREITADOR
|
|
1
|
 |
BUCHA DE ENTRADA DO ARAME
|
|
1
|
 |
ENGRENAGEM DE CORRENTE DO ESTICADOR
|
|
1
|
 |
ENGRENAGEM DE CORRENTE DO REDUTOR
|
|
1
|
 |
POLIA DO REDUTOR
|
|
1
|
 |
POLIA DO MOTOR DO VOLANTE
|
|
1
|
 |
POLIA MOTORA DO ENDIREITADOR
|
|
1
|
 |
MOTOR DO PUXADOR (P/ SUP. ROLO 2000KG)
|
|
1
|
|
MOTOR DO PUXADOR (P/ SUP. ROLO 350KG)
|
|
1
|
 |
MOTOR DO CORTE
|
|
1
|
 |
