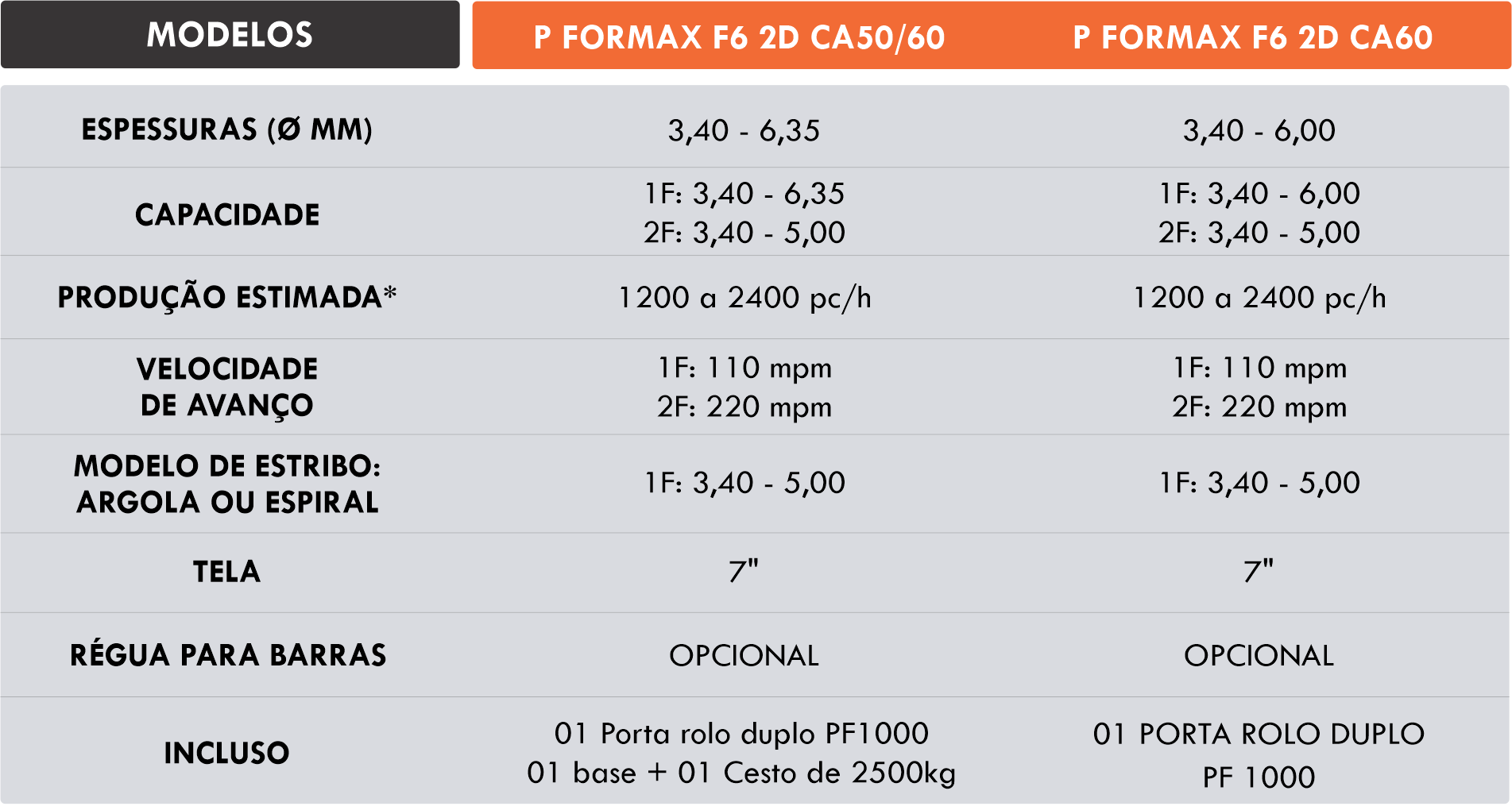

P FORMAX F6 2D CA50/60
Estribadeira automática BIDIRECIONAl (2D) para produção de estribos e barras retas CA50/60;
Sistema de funcionamento através de servomotores totalmente micro processado através de CNC com ajuste de software;
Sistema de leitura de código de barras (opcional).
- Armazenamento para 100 memórias de estribos pré-programados;
- Tela Touch Screen 7"
- Sistema de leitura código de barras (opcional);
- Coletor de estribos;
- Setup rápido, devido ao exclusivo sistema de memória mecânica.
- Necessita compressor de ar 20 pés voltagem: 220/ 380 volts trifasico.
|
QTD.
|
IMAGEM
|
NOMENCLATURA
|
|
1
|
 |
BRAÇO DO CORTE
|
|
1
|
 |
EIXO DO CORTE
|
|
1
|
 |
BUCHA DO EIXO DO CORTE
|
|
2
|
 |
ROLAMENTO DO CORTE
|
|
1
|
 |
FACA
|
|
1
|
 |
SUPORTE DA CONTRA FACA TIPO POSTIÇO
|
|
1
|
 |
CONTRA FACA (Ø5,0 e Ø5,4 2F)
|
|
1
|
 |
CONTRA FACA TIPO POSTIÇO(Ø3,4 1F)
|
|
1
|
 |
CONTRA FACA TIPO POSTIÇO(Ø3,4 2F)
|
|
1
|
 |
CONTRA FACA TIPO POSTIÇO(Ø4,2 1F)
|
|
1
|
 |
CONTRA FACA TIPO POSTIÇO(Ø4,2 2F)
|
|
1
|
|
CONTRA FACA TIPO POSTIÇO(Ø5,0 e Ø5,4 1F)
|
|
1
|
 |
CONTRA FACA TIPO POSTIÇO(Ø6,35 1F)
|
|
1
|
 |
MANCAL DO CORTE
|
|
1
|
 |
REDUTOR DOBRA
|
|
1
|
 |
REDUTOR DOBRA
|
|
1
|
 |
BUCHA DA PLACA DA DOBRA
|
|
1
|
 |
EIXO DA DOBRA
|
|
2
|
 |
ROLAMENTO DO EIXO DA DOBRA
|
|
8
|
 |
BLOCO DA DOBRA
|
|
4
|
 |
TRILHO DA DOBRA
|
|
2
|
 |
TRILHO DA BASE HORIZONTAL DA DOBRA
|
|
1
|
 |
SENSOR DA DOBRA
|
|
1
|
 |
CILINDRO DA MESA
|
|
1
|
 |
CILINDRO SOBE E DESCE DOBRA
|
|
1
|
 |
ENCODER
|
|
1
|
 |
SUPORTE DO PINO DA DOBRA 8890
|
|
1
|
|
SUPORTE DO PINO DA DOBRA 8901
|
|
1
|
|
SUPORTE DO PINO DA DOBRA 8899
|
|
1
|
|
SUPORTE DO PINO DA DOBRA 8900
|
|
2
|
 |
PINO CENTRAL(Ø4,2 e Ø5,0)
|
|
1
|
 |
PINO CENTRAL(Ø5,4 e Ø6,0)
|
|
1
|
 |
PINO CENTRAL PARA DUPLO T(Ø4,2 e Ø5,0 1F)
|
|
1
|
|
PINO CENTRAL PARA DUPLO T(Ø4,2 e Ø5,0 2F)
|
|
2
|
 |
PINO DUPLO T 1F
|
